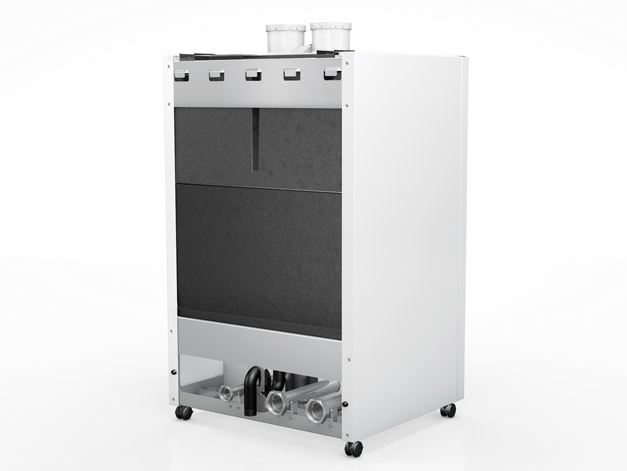

TRIGON® L PLUS

TRIGON® L PLUS

TRIGON® L PLUS – это один из самых легких и компактных напольных котлов в своем классе. Эти котлы могут работать в каскаде с монтажом в ряд (доступна специальная рама) или спина к спине, что обеспечивает гибкость при установке. Суммарная мощность каскада может достигать 1,6 МВт.

Встроенное резервирование

Благодаря конструкции с двумя теплообменными блоками TRIGON® L PLUS обладает внутренним резервированием – имеет каскадную систему внутри одного котла. Теплообменные блоки могут работать независимо друг от друга, это значительно снижает риск того, что система останется без тепла.

Простота монтажа

Так как многие основные компоненты, такие как насос и обратный клапан, уже встроены в котел, то существенно снижаются затраты и время на монтаж, а также занимаемое установкой место. Благодаря новому интерфейсу HMI и обширному ассортименту аксессуаров, снижается сложность монтажа и ввода в эксплуатацию. С нашими комплектами для одиночной установки гидравлический разделитель или теплообменник можно разместить прямо за котлом для экономии места.

Износостойкий и прочный теплообменник из нержавеющей стали

Сочетая материалы высочайшего качества и модернизированную конструкцию теплообменника, основанную на 30 летнем опыте с теплообменником OSS, THISION® L PLUS обеспечивает потрясающую эффективность на всем сроке службы, при этом не требуя частого технического обслуживания. Конструкция теплообменника с гладкими трубами специально разработана для прямой передачи тепла, а благодаря горению с опрокинутым факелом снижается риск засорения теплообменника.

  • Ключевые особенности
  • Технические характеристики
  • Мощность 60-200 кВт
  • Компактные размеры и легкий вес
  • Высочайшая эффективность
  • Низкий уровень выбросов
  • Разборная конструкция котла
  • Новая система управления
  • До 8 котлов в каскад
  • Теплообменник из нержавеющей стали
Модель 6070100120140
Номинальная тепловая мощность 80/60°C макс./мин. кВт56,9/14,765,4/14,690,2/18,1110,8/14,7130,5/14,6
Номинальная тепловая мощность 40/30°C макс./мин. кВт62,6/16,172,0/16,199,0/19,9122,2/16,2142,4/16
Объем воды в котле л9.39.313.916.816.8
Давление воды макс./мин. бар6,0/0,76,0/0,76,0/0,76,0/0,76,0/0,7
Эффективность при 80/60ºC макс/мин %98,20/98,5398,00/98,3397,70/97,9198,20/98,5398,00/98,33
Эффективность при 40/30ºC макс/мин %108,10/108,50107,95/108,35107,30/107,60108,30/108,70106,90/107,30
Среднегодовая эффективность (NNG 75/60ºC) %107,30107,90106,00107,00107,20
Среднегодовая эффективность (NNG 40/30ºC) %110,80110,60111,40111,00110,70
Максимальная рабочая температура ºC9090909090
Максимальный перепад температуры теплоносителя ºC3030303030
Номинальное давление природного газа G25 мбар2525252525
Номинальное давление природного газа G20 мбар2020202020
Номинальное давление СУГ мбар30/5030/5030/5030/5030/50
Масса пустого котла кг.737380127127
Размеры Ш х Г х В мм530x595x1050530x595x1050530x675x1050690x595x1050690x595x1050
Уровень звуковой мощности LWA (внутри) дБ6265606770
Максимальный уровень выбросов NOx мг/кВт-ч37,639,338,343,845,1
Максимальный уровень выбросов CO мг/кВт-ч30,132,641,735,532,6
Модель 170200
Номинальная тепловая мощность 80/60°C макс./мин. кВт155,5/14,6180,3/18,1
Номинальная тепловая мощность 40/30°C макс./мин. кВт170,9/16,1197,4/19,8
Объем воды в котле л21.325.8
Давление воды макс./мин. бар6,0/0,76,0/0,7
Эффективность при 80/60ºC макс/мин %97,90/98,2397,70/97,91
Эффективность при 40/30ºC макс/мин %107,60/107,90107,00/107,30
Среднегодовая эффективность (NNG 75/60ºC) %106,80107,70
Среднегодовая эффективность (NNG 40/30ºC) %111,50111,70
Максимальная рабочая температура ºC9090
Максимальный перепад температуры теплоносителя ºC3030
Номинальное давление природного газа G25 мбар2525
Номинальное давление природного газа G20 мбар2020
Номинальное давление СУГ мбар30/5030/50
Масса пустого котла кг.132140
Размеры Ш х Г х В мм690x675x1050690x675x1050
Уровень звуковой мощности LWA (внутри) дБ6763
Максимальный уровень выбросов NOx мг/кВт-ч41,239,3
Максимальный уровень выбросов CO мг/кВт-ч38,540,1
